TE3201/2是一款单槽PXIe单/双通道射频放大器，可在100kHz至20GHz频率范围内工作，专为高频和高功率信号放大而设计。具有20GHz的超高带宽和50欧姆时高达+30dBm功率输出，是任何需要功率扩展以满足苛刻应用的理想放大器产品。
特点
² 100kHz至20GHz信号放大带宽
² 极性反接保护
² 过压/欠压保护
² P1dB典型功率输出为+27dBm
² 双通道级联后可获得高达25dB的增益。
TE3201/2的目标应用多种多样，包括各种射频应用，如接收机测试、多音测试以及通用电子和科学应用，几乎是所有需要高功率和高频信号放大的理想解决方案。
TE3201/2的设计目的是为了扩展Tabor任意波形发生器和RF信号发生器的功率范围，以满足需要更高输出功率来驱动其DUT（测试设备）的应用。通过级联通道，TE3201/2可提供高达25dB的增益，并可在50欧姆负载下达到30dBm的最大饱和功率，而不影响信号完整性。
虽然TE3201/2的设计考虑到了Tabor自身产品，但它可以用作任何信号源的后端放大输出。TE3201/2以紧凑且经济高效的解决方案提供一个或两个通道，可用于任何信号源输出功率扩展场合。
规格
射频连接器 | 2.92mm(K) | ||
频率范围 | 100KHz到20GHz | ||

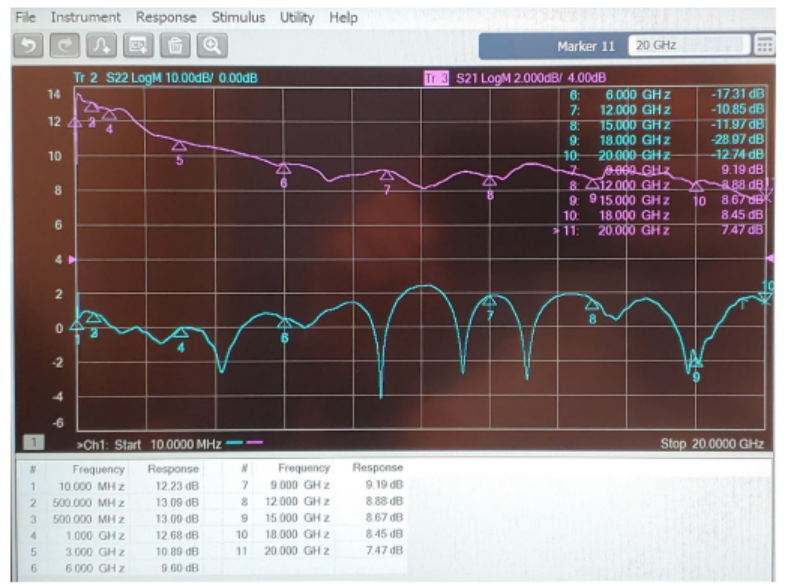

增益（dB）：TE3201/2单一通道 | 最小值 | 典型值 | 最大值 |
100KHz到100MHz | 10 | 12 | 14 |
100MHz到3GHz | 10 | 12.5 | 13 |
3GHz到9GHz | 8 | 10 | 11 |
9GHz到20GHz | 6 | 8 | 9.5 |
增益（dB）：TE3202通道级联 | 最小值 | 典型值 | 最大值 |
100KHz到100MHz | 25 | 26 | 27 |
100MHz到3GHz | 20 | 21 | 27 |
3GHz到9GHz | 16 | 19 | 22 |
9GHz到20GHz | 12 | 14 | 17 |
输入回波损耗 | 14dB典型值（9dB最小值） | ||
输出回波损耗 | 12dB典型值（6dB最小值） | ||
P1dB | 26dBm | ||
Psat | 29dBm | ||
输出IP3 | 35dBm | ||
噪声图 | 10dB | ||
反向隔离 | 50dB典型值（35dB最小值） | ||
二次谐波 | 20dBc@ Pout +25dBm | ||
射频输入功率 TE3201 TE3202 |
最大值20dBm 最大值10dBm | ||
保护 | 反向极性，过压，欠压、过流及 负载开短路 | ||
电压 | +12V | ||
电流消耗 TE3201 TE3202 |
+12V 1A +12V 2A | ||
功耗 TE3201 TE3202 |
典型值11w 典型值22w | ||
尺寸 | 单槽PXIe | ||
重量 无包装 运输重量 |
0.5kg 1.5kg |
温度 工作状态 储存状态 |
0℃~+50℃ -40℃~+70℃ |
预热时间 | 15分钟 |
湿度 | 85%RH，无冷凝 |
安全 | CE标识，IEC61010-1:2010 |
EMC | IEC 61326-1：2013 |
校准周期 | 2年 |
质保周期 | 1/3质保计划 |
