产品概述

UI100E系列锂电池模拟模块是由联合仪器出品，针对混合动力汽车、纯电动汽车 BMS测试的需求而推出的高精度电池电压模拟解决方案。可以通过专用硬件配合系统软件完整仿真汽车动力电池组的各种工作状态与故障状态，广泛适用于 BMS开发与调试、BMS生产与下线检测，以及 BMS检修与维护。为了方便用户使用，UI100E系列支持系统级接口 API，用户可以根据自己的需求进行二次开发。

测试系统核心基于高精度可编程电池单体模拟器，可以通过程序精确模拟锂离子电池，镍氢电池等多种电池的充电和放电过程，设定并仿真电池组 SOC。并可根据实际需要配置电池单体模拟器的数目。系统中还配置有高精度可编程温度传感器仿真器，可以用于仿真 NTC、PTC、PT100/PT1000

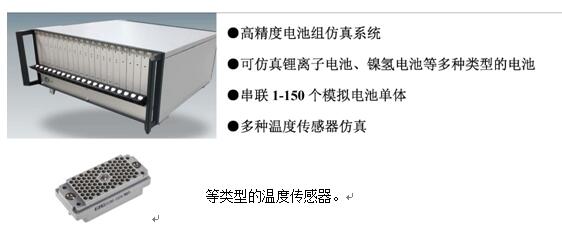

●可仿真锂离子电池、镍氢电池等多种类型的电池

●串联 1-150个模拟电池单体

●多种温度传感器仿真

●电池组的运行状态设定与故障设定

●替代真实电池组，可灵活模拟故障或极端工况

●用户可以自行装载电池工况模型

基本功能和性能

温度模拟：具有温度动态工况功能，可模拟电池模块使用过程中温度的变化。每个温度模拟通道设置的阻值 10R~1M内变化，可以满足大部分的 PT/NTC等热敏电阻的仿真要求，仿真温度在-40℃~125℃范围内，精度可达到 1℃，完成 BMS对温度控制的测试要求。单体采用模块化设计，扩展只需要增加对应的模块单元数量。

在 BMS开发阶段，由于 BMS尚处于原型期，使用真实电池组对 BMS进行测试会存在安全隐患，因此利用集成测试系统可以更加安全、有效测试 BMS的各项功能。尤其适合测试 BMS系统对电池组异常状态的响应，大大提高对 BMS测试的效率和测试完整性。

在 BMS生产阶段，集成测试系统有助于产品的快速检测，并可根据需要与各种生产线管理系统软件集成，提高生产效率。

测试系统采用高度模块化的硬件与软件。主体硬件基于PXI平台和LXI平台，性能可靠，扩展方便。软件具有友好的人机界面，方便的数据导入导出与本地数据管理，支持 csv或xls/xlsx格式的数据交换，系统支持网络登录运行，并且用户可以通过接口 API对系统进行二次开发。为了保证使用效果提高测试精度，系统具有基于数字多用表的自校准功能。

集成测试系统的主要技术指标见下表：
